智能戒指四層軟板基板指：通常會使用微型電路板作為其軟板基板，用于集成和連接各種電子元件，如傳感器、微處理器、內存、無線通信模塊等。這些微型電路板通常采用柔性基板，如聚酰亞胺（PI）或聚酯（PET）等材料，以保證其可彎曲性和耐用性。
智能戒指四層軟板基板概述
產品定義：
智能戒指四層軟板基板指：通常會使用微型電路板作為其軟板基板，用于集成和連接各種電子元件，如傳感器、微處理器、內存、無線通信模塊等。這些微型電路板通常采用柔性基板，如聚酰亞胺（PI）或聚酯（PET）等材料，以保證其可彎曲性和耐用性。

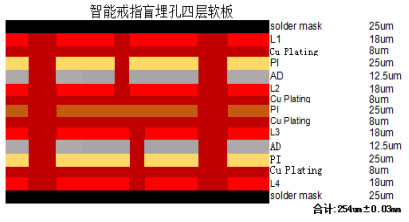

對于四層軟板基板，它可能由四個主要層組成：
1. 頂層：這一層通常包含與戒指設計相關的電子元件和電路，例如傳感器、微處理器、內存等。
2. 第一中間層：這一層可能包含一些電源管理電路和/或信號處理電路。
3. 第二中間層：這一層可能包含一些額外的電源管理電路和/或信號處理電路。
4. 底層：這一層通常包含與戒指設計相關的布線和其他連接，例如與傳感器和微處理器之間的連接。
每一層都可以通過電路連接或其他方式相互連接，以實現智能戒指的各種功能。這種四層軟板基板的設計可以提供更好的電路布局和信號處理能力，同時保持其輕巧和可彎曲的特點。

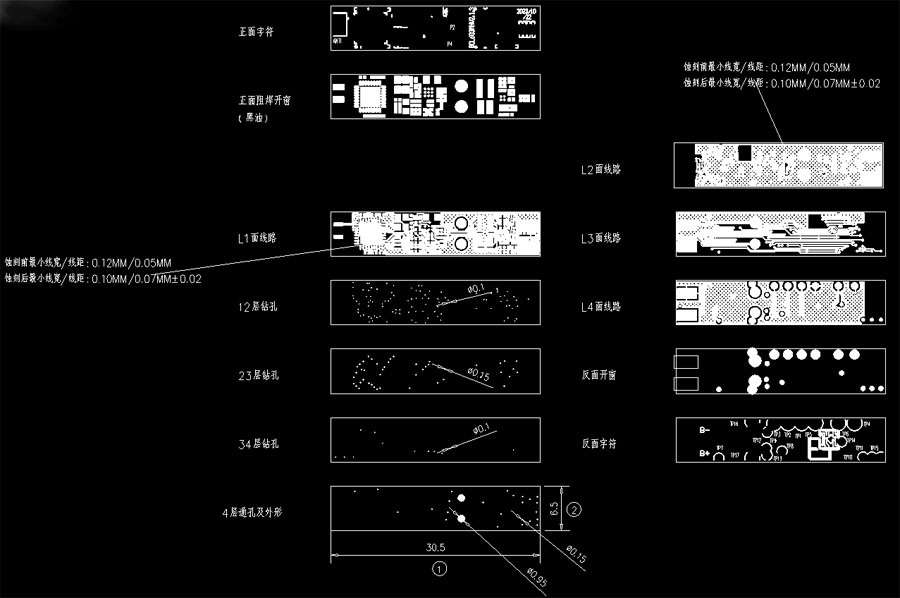

產品圖片：
產品基本工藝流程：
基材采用1+2+1的搭配：雙面基材鉆孔、沉/鍍銅1、內層圖形轉移、AOI殘缺掃描、復合正反面外形單面基材，正反面深控盲孔加工、1~4層通孔加工、沉/鍍銅2、磨板、除膠渣、盤中孔電鍍填平、剩下工序與正常雙面板工序類似
產品特色亮點：提供更好的電路布局和信號處理能力，同時保持其輕巧和可彎曲的特點。
產品應用：智能多功能戒指
產品輸出相關報告：
《項目技術可行性分析報告》
《產品上錫測試報告》
《線路板成品可靠性測試報告》
